WDS 620 BGA Rework-Ausrüstung OEM/ODM-Service mit 4 Temperaturzonen

Highlight: Hochpräzisions-BGA-Reballing-Maschine, WDS 620 BGA Reballing-Maschine, AC 220V BGA-Lötmaschine

Hochpräzisions-BGA-Reballing-Maschine WDS 620 AC 220V mit 5200W Leistung

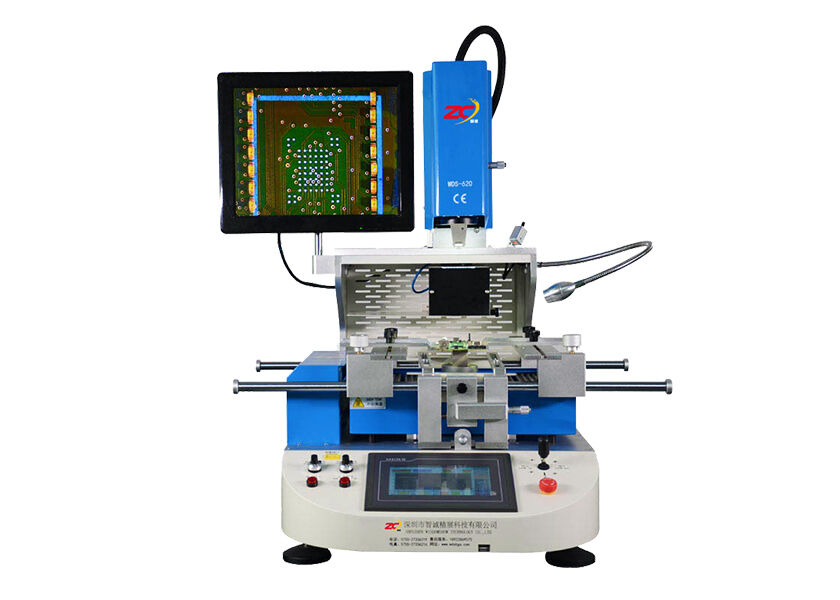

Semi-automatische optische Ausrichtungs-BGA-Rework-Station WDS-620

Parameterspezifikation

Höhere automatische Funktion

Die neueste WDS-620 ist das aktualisierte System mit 5 Modi. Es gibt Entfernen, Montieren, Schweißen, Manuell und Halbautomatik. Der Modus kann frei geändert werden. Es kann im automatischen, halbautomatischen und manuellen Modus verwendet werden.

Unabhängiges 3-Heizzonen-Temperaturregelungssystem

1. Die obere und untere Heißluftheizung, die gleichzeitig von der Oberseite der Komponente bis zur Unterseite der Leiterplatte heizen kann; untere IR-Heizung, Temperaturpräzisionskontrolle innerhalb von ±1℃. 8-Segment-Temperaturregelung unabhängig.

2. Heißluft-Bereichsheizung für BGA und Leiterplatte gleichzeitig, und großflächiger IR-Heizer zum Vorheizen für die Unterseite der Leiterplatte, um eine vollständige Leiterplattenverformung während der Nachbearbeitung zu vermeiden, die oberen oder unteren Temperaturzonen können allein verwendet und die Energie des oberen und unteren Heizelements frei kombiniert werden.

3. Angenommene hochpräzise K-Typ-Thermoelement-Closed-Loop-Steuerung und PID-Parameter-Selbsteinstellungssystem; 4 Temperaturkurven können mit Sofortkurvenanalysefunktion angezeigt werden und Multi-Gruppen-Benutzerdaten können gespeichert werden; die Temperatur kann präzise über eine externe Messschnittstelle getestet werden, Kurven können jederzeit auf dem Touchscreen analysiert, eingestellt und korrigiert werden.

Präzisions-Optisches Ausrichtungssystem

Verwendung eines HD- und einstellbaren CCD-Farb-Optischen Ausrichtungssystems, Strahlteilung, Verstärkung, Verringerung, Feineinstellung und Autofokus mit der Funktion der automatischen Farbaberrationsauflösung und Helligkeitsanpassung, einstellbarer Bildkontrast; ausgestattet mit einem 15-Zoll-HD-LCD-Monitor.

Multifunktionales und humanisiertes Betriebssystem

1. Verwendung der HD-Touch-Human-Machine-Interface; oberer Heizkopf und Montagekopf 2 in 1; Bereitstellung vieler Arten von BGA-Düsen aus Titanlegierung, die um 360 Grad gedreht werden können, um eine einfache Installation und einen einfachen Austausch zu ermöglichen.

2. X-, Y- und R-Winkel mit Mikrometer-Feineinstellung, Präzisionsortung, Präzision kann ±0,01 mm erreichen.

Überlegene Sicherheitsfunktion

Mit der Alarmfunktion kann die Maschine nach dem BGA-Schweißen selbstständig Alarm auslösen. Im Falle einer Temperaturüberschreitung kann der Stromkreis mit dem doppelten Übertemperaturschutz automatisch abgeschaltet werden. Temperaturparameter mit Passwortschutz, um Änderungen zu verhindern.
