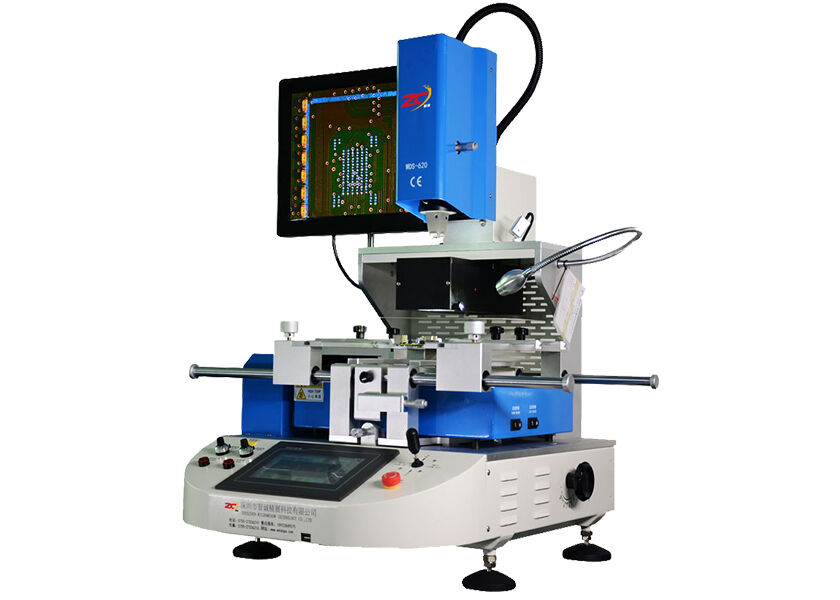

Motherboard-Reparaturmaschine WDS620 für PlayStation 5 Reparatur Industrieplatine

Highlight: Hochpräzisions-BGA-Wiederaufschlagmaschine, WDS 620 BGA-Wiederaufschlagmaschine, AC 220V BGA-Lötmaschine

Hochpräzisions-BGA-Reballing-Maschine WDS 620 AC 220V mit 5200W Leistung

Halbautomatische optische Ausrichtung BGA Nachbearbeitungsstation WDS-620

Spezifikation der Parameter

Höhere automatische Funktion

Das neueste WDS-620 ist das aktualisierte System mit 5 Modi. Es ist Entfernen, Anbringen, Schweißen, Manuell und Semi-Auto. Der Modus kann frei geändert werden.

Unabhängiges Temperaturregelsystem für drei Heizzonen

1.Die obere und untere Heißluftheizung, die gleichzeitig von der Oberseite des Bauteils bis zur Unterseite der Leiterplatte erhitzt werden kann;untere IR-Heizung,Temperaturpräzisionsregelung innerhalb von ±1°C.8 Segmententemperaturkontrolle unabhängig.

2.Hochluft-Fernwärme für BGA und PCB gleichzeitig und eine große Fläche IR-Heizung, die den Boden von PCB vorwärmt, um eine vollständige PCB-Deformation während der Nachbearbeitung zu vermeiden,die oberen oder unteren Temperaturzonen allein genutzt werden können und die Energie des oberen und unteren Heizungselements frei kombinieren.

3.Adoptierte Hochpräzisions-K-Typ-Thermoelement-Schließschlusskontrolle und PID-Parameter-Selbst-Einstellsystem;4 Temperaturkurven können mit der Funktion der sofortigen Kurvenanalyse angezeigt und mehrere Benutzergruppen gespeichert werden■Die Temperatur kann durch eine externe Messoberfläche präzise getestet werden,Kurven können jederzeit auf dem Touchscreen analysiert, eingestellt und korrigiert werden.

Präzisionsoptisches Ausrichtungssystem

Mit HD und verstellbarem CCD-Farb-optischen Ausrichtungssystem, Strahlspaltung, Verstärkung, Verringerung,Feine Einstellung und automatischer Fokus mit der Funktion, die automatische Farbaberrationierung Auflösung und Helligkeit Einstellung,verstellbarer Bildkontrast;ausgestattet mit einem 15 ′′ hochauflösenden LCD-Monitor.

Multifunktionales und humanisiertes Bedienungssystem

1.Die HD-Touch-Schnittstelle Mensch-Maschine;Oberheizkopf und Montagekopf 2 in 1Bereitstellung vieler Arten von Titanlegierung BGA tuyere kann in 360 Grad für einfache Installation und Ersatz gedreht werden.

2. X, Y und R-Winkel adoptiert Mikrometer Feinabstimmung, Präzision der Lokalisierung, Präzision kann ± 0,01 mm erreichen.

Höhere Sicherheitsschutzfunktion

Mit der Alarmfunktion kann die Maschine nach dem BGA-Schweißen von selbst alarmieren. Bei Temperaturmissbrauch kann der Stromkreis mit dem doppelten Übertemperaturschutz automatisch abgeschaltet werden.Temperaturparameter mit Passwortschutz, um jede Änderung zu verhindern.
